| Hand chain hoist |
|

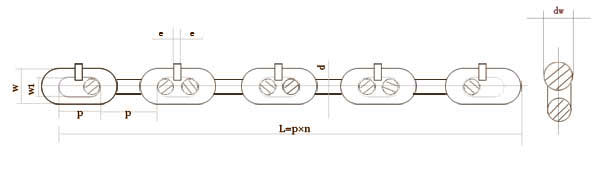

T(8)起重用校正链条主要尺寸参数表 |
代号 |
名义直径 |
直径公差 |
单环节距P |
q环节距L |
外宽W |
内宽最小值 |
焊缝最大值 |
焊缝最大长 |
d |
d-dn |
名义值 |
偏差 |
名义值 |
偏差 |
名义值 |
偏差 |
w1 |
dw |
2e |
HSZQL-5×15 |
5 |
+0.10
-0.30 |
15 |
+0.29 |
135 |
+0.68 |
17 |
+0.38 |
6.8 |
5.5 |
6 |
HSZQL-6×18 |
6 |
+0.12
-0.36 |
18 |
+0.35 |
162 |
+0.82 |
20 |
+0.45 |
7.76 |
6.6 |
7.2 |
HSZQL-6.3×19 |
6.3 |
+0.13
-0.38 |
19 |
+0.37 |
171 |
+0.863 |
21 |
+0.48 |
8.14 |
6.9 |
7.56 |
HSZQL-7.1×21 |
7.1 |
+0.14
-0.43 |
21 |
+0.41 |
189 |
+0.96 |
23 |
+0.54 |
8.52 |
7.5 |
9.1 |
HSZQL-8×24 |
8 |
+0.16
-0.43 |
24 |
+0.46 |
216 |
+1.097 |
26 |
+0.60 |
9.68 |
8.8 |
9.6 |
HSZQL-9×27 |
9 |
+0.18
-0.54 |
27 |
+0.52 |
243 |
+1.233 |
30 |
+0.68 |
11.64 |
9.9 |
10.8 |
HSZQL-10×30 |
10 |
+0.20
-0.60 |
30 |
+0.58 |
270 |
+1.37 |
33 |
+0.75 |
12.6 |
11 |
12 |
|
T(8)起重用校正链条主要性能参数表 |
代号 |
验证力 |
63制造试验力 |
最小破断力 |
极限工作载荷 |
总极限伸长率 |
KN |
KN |
KN |
t |
% |
HSZQL-5×15 |
15.8 |
19 |
31.6 |
0.8 |
>10 |
HSZQL-6×18 |
22.7 |
27 |
45.4 |
1.1 |
>10 |
HSZQL-6.3×19 |
25 |
30 |
50 |
1.25 |
>10 |
HSZQL-7.1×21 |
31.7 |
38 |
63.1 |
1.6 |
>10 |
HSZQL-8×24 |
40.3 |
48 |
80.6 |
2 |
>10 |
HSZQL-9×27 |
51 |
61 |
102 |
2.5 |
>10 |
HSZQL-10×30 |
63 |
76 |
126 |
3.2 |
>10 |
|
技术要求：
1、链环须圆滑，不允许有毛刺、裂纹、烧伤、结疤、过烧、未焊透和夹层等缺陷.
2、链环上的刻痕深度不得超过0.35.
3、清除焊接形成的凸棱、焊缝处不允许产生凹陷或损伤母材，焊接接头直径增大量不大于0.56.
4、每隔9—15环车链环背部打印"v"质量标记.
5、链条在一米长度自由状态下扭转角不大于150.
6、热处理，36—48HRC.
7、发黑. |
|
|
|
|
|
|
|
|
|
|
|
